Description

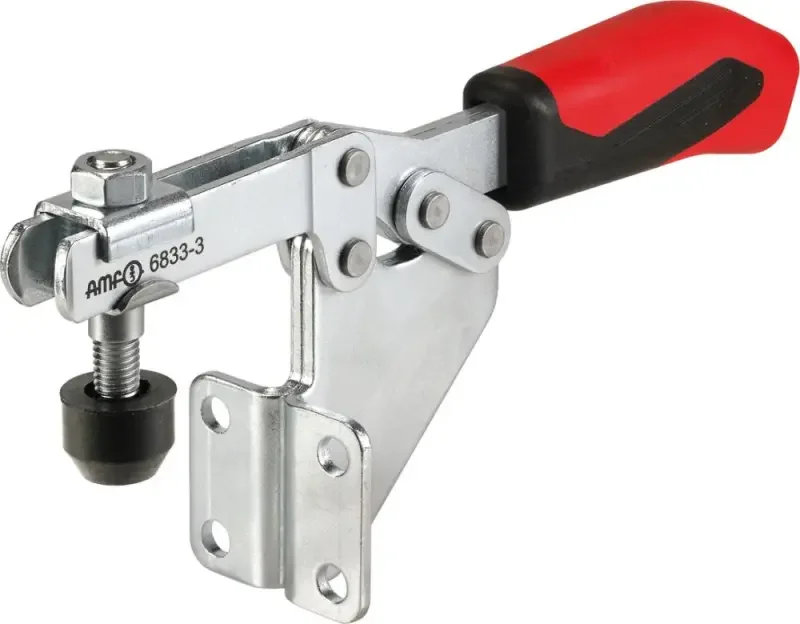

Horizontální upinač AMF 93336 s úhlovou patkou. Rozměr patice 6833 Velikost 3
- Výška upnutí [mm]: 5 ÷ 16
- Celková výška [mm]: 86,5
- Celková délka [mm]: 206
- Průměr otvoru [mm]: 6,8
- Přídržná síla [N]: 1 800 ÷ 2 500
Horizontální rychloupínací komplet AMF, rozměr 6833 se zušlechtěným pozinkovaným přítlačným šroubem a úhlovou patkou
- Provedení upínky:
- S otevřeným přídržným ramenem a horizontální patkou (nohou)
- Pozinkováno a pasivováno
- Nýty z INOX oceli, které se ve velikostech 2 a 3 pohybují v povrchově tvrzených pouzdrech
- Místa s ložisky namazaná
- Ergonomická rukojeť, odolná proti oleji s velkým madlem a měkkými komponenty
- Bezpečnostní upínací prvek s ochranou proti sevření prstů
- Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena
- Použití: K namontování z boku
- Upozornění: Příčné rameno pro 2bodové upnutí viz Obj. č. EDE394600
