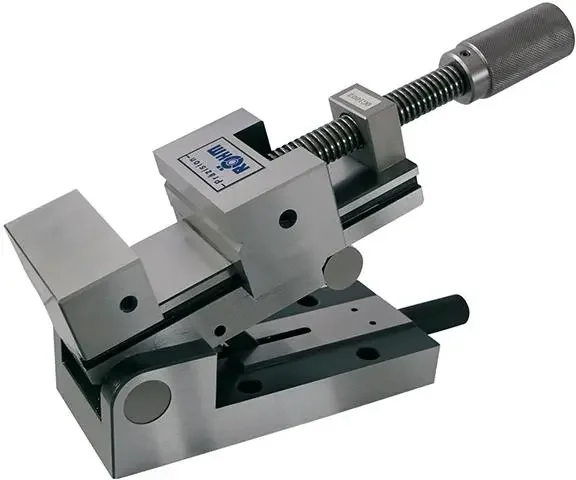

Precizni svěrák Röhm PL-S Nr. 3
- Šířka čelistí [mm]: 120
- Rozsah [mm]: 150
- Výška čelistí [mm]: 40
- Upínací síla [kN]: 4
- Celková délka [mm]: 280
- Celková výška [mm]: 90
- Hmotnost [kg]: 13,5
Kompaktní přesný NC svěrák Röhm
- Používá se převážně v nástrojovnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách pro měřicí a kontrolní oprace, které vyžadují vysokou přesnost upnutí
- Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené
- Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušenou prizmou a rychlým přestavením
- S rychlým upnutím a uvolněním pomocí klíče s vnitřním šestihranem
- S rychlým přestavením a stahovacím efektem
- Upínací čelist je přestavitelná ve stupních, samočinně se zajistí
- Bočni upínací plochy pro vektorové upínky. Např. při erodování se nemůže znečistit žádné vřeteno
- Pravoúhlost1: 100 mm = 0,005 mm
- Rovnoběžnost2: 100 mm = 0,002 mm
- Pro vysokou přesnost jemného broušení, frézování, měření a erodování
Poznámka:
1 – Základní plocha k upínací ploše pevné čelisti
2 – Základní plocha k horní vodicí hraně
