Description

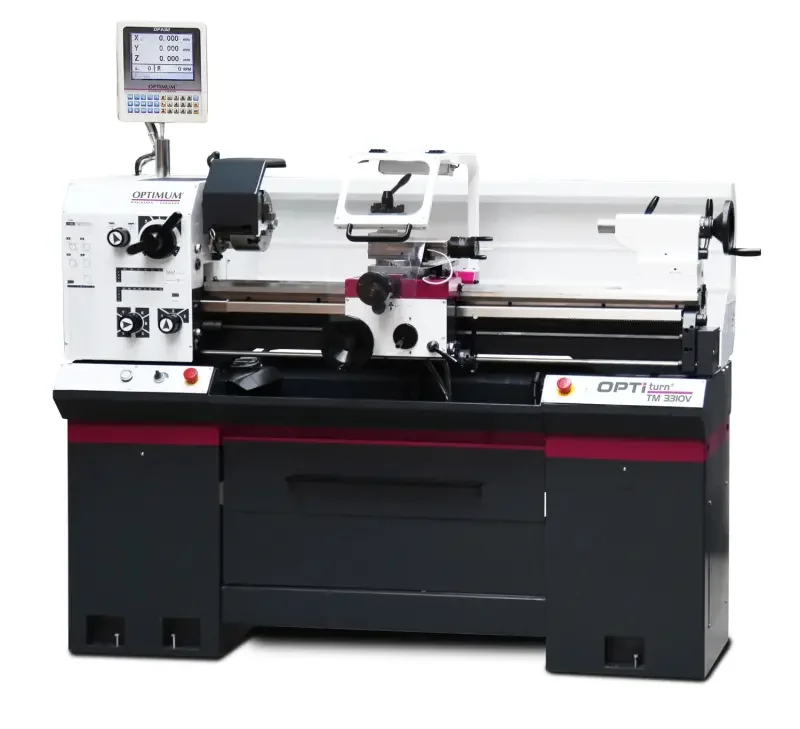

Soustruh OPTIturn TM 3310 V
- Příkon motoru [W]: 1 500
- Napájecí napětí [V]: 400
- Točný průměr nad ložem [mm]: 330
- Točný průměr nad příčným suportem [mm]: 216
- Vzdálenost mezi hroty [mm]: 1 000
- Výška hrotu [mm]: 165
- Kužel vřetene: MK 5
- Upínání vřetena: Camlock DIN ISO 702-2 č. 4
- Otáčky vřetene [U.min-1]: 14 ÷ 2 800
- Počet rychlostí: 6
- Průchod vřetene [mm]: 38
- Šířka lože [mm]: 190
- Stoupání závitů – metrické (26) [mm]: 0,4 ÷ 10
- Kužel pinoly koníku: MK 3
- Posuv pinoly koníku [mm]: 100
- Posuv podélný (24) [mm.1-1]: 0,02 ÷ 0,40
- Posuv příčný (32) [mm.1-1]: 0,01 ÷ 0,20
- Hlavní rozměry stroje [mm]:1 760 × 745 × 1 320
- Hmotnost [kg]: 470
Plně vybavený soustruh Optimum s vodicím a tažným šroubem, digitálním odměřováním polohy a s plynulou regulací otáček
- Kalené a broušené vodicí dráhy osy Z
- Přesné zpracování suportů
- Elektrické díly DC 24 V
- Hlavní motor s elektrickou brzdou a ochranným jističem
- Zaručená házivost čela vřetene <0,015 mm
- Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
- Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách
- Pravý/levý chod lze přepínat na podélném suportu
- Dvoukanálová bezpečnostní elektronika
- Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
- Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
- Vypínače odpovídají normě EN ISO 13849
- Podstavec pro soustruh se stabilní ocelovou konstrukcí
- Čtyřstranný nožový držák
- Nouzové vypínače vpravo i vlevo na podstavci
- Digitální odměřování polohy DPA32
- Frekvenční měnič s integrovaným EMC filtrem
- Tichý chod motoru díky vysoké pulzní frekvenci
- Rychlé omezení proudu (FCL – ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže
- Průměrná konstantní vertikální síla na čelní plochu (VSC)
Součásti dodávky soustruhu s vodicím a tažným šroubem
- Tříčelisťové sklíčidlo O 160 mm Camlock č. 4
- LED osvětlení stroje
- Redukční pouzdro MK 5 / MK 3
- Pevný hrot MK 3
- Čtyřstranný nožový držák 16 mm
- Sada výměnných kol
- Podstavec
- Olejová náplň
- Seřizovací nářadí
