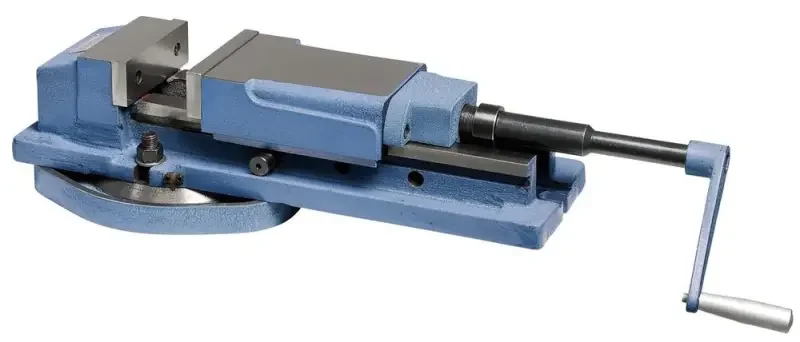

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem (BER282090)

Description

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem (BER282090)

Hydraulický svěrák Bernardo VH 150

• Šířka čelistí A [mm]: 155
• Výška čelistí B [mm]: 53,5
• Upínací délka C [mm]: 0 ÷ 100 | 98 ÷ 200 | 195 ÷ 305
• Celková délka D [mm]: 960
• Délka základny E [mm]: 615
• Šířka základny F [mm]: 202
• Šířka základny G [mm]: 232
• Výška H [mm]: 136
• Výška umístění čelistí I [mm]: 82
• Šířka vedení čelistí J [mm]: 115
• Vzdálenost pevné čelisti K [mm]: 125
• Vzdálenost upínacího otvoru základny svěráku L [mm]: 255
• Upínací délka X [mm]: 0 ÷ 100
• Upínací délka Y [mm]: 98 ÷ 200
• Upínací délka Z [mm]: 195 ÷ 305
• Upínací tlak (síla) [kg] / [kN]:-
• Hmotnost [kg]: 75

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem

Využití svěráku: obráběcí centra, frézování, vrtání a broušení

• Mechanicko-hydraulický upínací systém ovládaný ruční klikou
• Booster-systém, menší potřebná síla, vysoký tlak při upínání
• Vysoká a bezpečná upínací síla při malé fyzické námaze
• Vhodné pro upínání dlouhých velkých obrobků
• Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
• Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
• Vyměnitelné upínací čelisti jsou kalené a broušené
• Odnímatelná otočná základna – stůl se stupnicí
