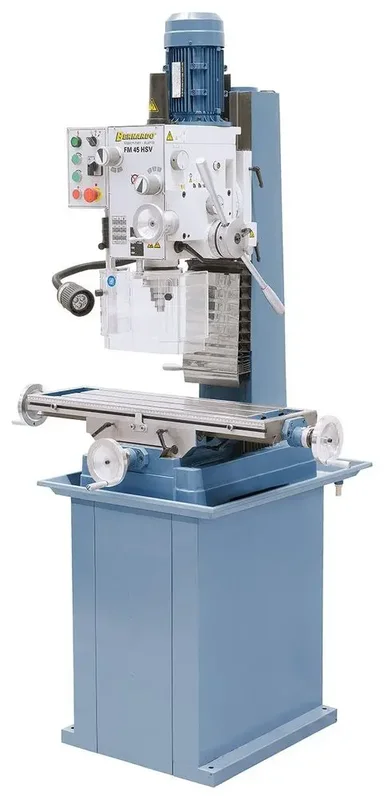

Vrtačko-frézka Bernardo FM 45 HSV – strojní posuv (BER021087)

Description

Vrtačko-frézka Bernardo FM 45 HSV – strojní posuv (BER021087)

• Motor – výkon S₁ 100% [W]: 1 100 / 1 500
• Motor – výkon S₆ 40% [W]: 1 500 / 2 200
• Napájecí napětí [V]: 400
• Max. průměr vrtáku (ocel) [mm]: 32
• Max. průměr vrtáku (litina) [mm]: 40
• Frézovací nožová hlava – max. [mm]: 80
• Vyložení [mm]: 220
• Počet otáček vřetena [U.min^-1]: (12) 75 ÷ 3 200
• Upínání ve vřetenu: MK 4
• Zdvih pinoly [mm]: 120
• Posuv pinoly [mm.ot^-1]: (3) 0,10 / 0,18 / 0,26
• Velikost stolu [mm]: 800 x 240
• Vzdálenost vřeteno / stůl [mm]: 60 ÷ 485
• Dráhy pojezdů (x/y) [mm]: 555 / 225
• Výkyvná fréz. hlava [°]: ±60
• Výškový posun frézovací hlavy [mm]:425
• Velikost T-drážek [mm]: 14
• Rozměry (š x h x v) bez podstavce [mm]: 1 140 × 770 × 1 500
• Hmotnost [kg]: 308

Vrtačko-frézka Bernardo FM 45 HSV s automatickým posuvem pinoly

Vrtačko-frézka FM 45 HSV je frézka vybavená automatickým posuvem pinoly.
FM 45 HSV je ideální stroj pro mechanické dílny, opravny, předváděcí a výukové zařízení díky velkému rozsahu rychlostí otáček (75 – 3200 ot./min) a rozsáhlému základnímu vybavení (například automatický posun vřetena, digitální ukazatel zdvihu pinoly, LED pracovní světlo).

• Sériově vybavená automatickým strojním posuvem pinoly a zařízením pro řezání závitů
• 2rychlostní motor s vysokým točivým momentem, velký rozsah otáček od 75 – 3200 ot/min (12 stupňů)
• Oboustranně otočná frézovací hlava pro vrtání pod úhlem, úkosové frézování atd.
• Jednoduchá a rychlá změna rychlosti otáček pomocí přepínače
• Rybinové vedení na osách X, Y a Z s možností seřizování vůlí klínovými lištami
• Mnohostranné možnosti využití, drážkové a rovinné frézování
• Masivní velký křížový stůl s přesně opracovaným povrchem
• Frézování: posuv pinoly ručním ovládacím kolečkem
• Vrtání: posuv pinoly pomocí vratidlového kola
• Kvalitně provedený 2stupňový motor, dimenzovaný pro nepřetržitý provoz
• Stabilní a vibracím odolné provedení stojanu a stolu z litiny
• Vysoká bezpečnost díky výškově nastavitelnému krytu sklíčidla s mikrospínačem
• Digitální zobrazení zdvihu pinoly

Součásti dodávky vrtačko-frézky Bernardo

• Automatický posuv pinoly
• Upínací šroub ve vřeteni M 16
• Rychloupínací sklíčidlo 3 – 16 mm / B 16
• Vrtačkový trn MK 4/ B 16
• Redukční pouzdro MK 4/MK 3
• Kombinovaný vkládací trn MK 4/27 mm
• Výškově stavitelný ochranný kryt
• LED pracovní osvětlení
• Digitální zobrazení zdvihu pinoly
• Zařízení pro řezání závitů
• Lamelový ochranný kryt
• Nastavitelná stupnice hlouby vrtání
• Servisní nářadí
• Dodávána bez podstavce
